現在半導體行業的廣泛發展，電子設備已經部邊在我們的生活當中。這也很大的刺激我們生產需求，不僅僅需要是數量，而是對產品質量的要求越來越高。而傳統人工檢測因為人力成本高，招工難。再加上近幾年恰逢疫情，人員的大量無法到崗，傳統的生產模式遇到了很大的挑戰。這時候機器視覺可以很好的來彌補這一空缺。

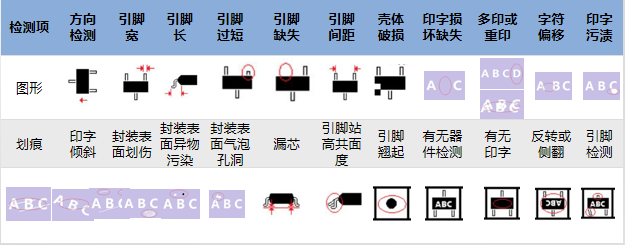

應用在小型電子元器件及工業制品的尺寸、物體外沿、字符讀取及校驗、支腳、殼體破損、印字損壞缺失、多印或重印、字符偏移、印字污漬、劃痕、印字傾斜、封裝表面劃傷、封裝異物污染、封裝氣泡孔洞、漏芯;方向檢測等等檢測。IC芯片、電子鏈接器平整度檢測、PCB板元件位置、焊點、線路、開孔尺寸、角度;電腦微通訊接口、sim卡插槽;電纜連接頭個數等等的檢測及測量。
半導體視覺檢測優勢
1.檢測結果標準可量化，消除了受檢測人員主觀意愿、情緒、視覺疲勞等人為因素影響的半導體檢測結果，可信度高;
2.速度快、效率高、成本低，機器視覺檢測提高了生產率，節約了人工成本;
3.獨特的3D結構光成像原理、多面成像檢測、3D投影圖像，然后分別檢測原始引腳及其投影的引腳長度、寬度、間距、跨度、共面度和共線度。
小結：現在半導體廣泛應用于各個領域，和我們的生活不可分割。各類電子產品已經發展成為經濟很重要的一部分，而減少半導體表面會出現各種缺陷，直接影響半導體的運行性能和壽命，減少更多的損失。
